Den sprøytestøpt plastmarked er et av de største produksjonssegmentene i den globale økonomien. Verdsatt til ca 385 milliarder USD i 2023 , er det anslått å nå 510–530 milliarder dollar innen 2030 med en sammensatt årlig vekstrate på rundt 4,5–5,0 %. Sprøytestøping står for omtrent 32 % av all plastbearbeiding globalt etter volum – mer enn noen annen enkeltformingsmetode – og berører praktisk talt alle produktkategorier fra bilkomponenter og medisinsk utstyr til forbrukerelektronikk, emballasje og konstruksjonsmaskinvare.
Den geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
Den five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.
Verktøykostnad er den viktigste forhåndsinvesteringen i et sprøytestøpeprosjekt og tallet som oftest avgjør om et design er kommersielt levedyktig ved et gitt produksjonsvolum. Hvor mye koster en sprøytestøpe av plast avhenger av delstørrelse, geometrisk kompleksitet, antall hulrom, stålkvalitet og om det er produsert innenlands eller offshore.
Som et fungerende referanserammeverk:
Den largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
Et kritisk punkt som ofte savnes i kostnadsdiskusjoner: amortisert kost per del — total verktøykostnad delt på produksjonsvolum — er langt mer relevant enn det absolutte verktøytallet. Et verktøy på 50 000 USD som produserer 500 000 deler legger til kostnadene på 0,10 USD/del; å produsere 10 000 deler gir USD 5,00/del. Ved lave volumer overstiger ofte verktøykostnaden per del material- og støpekostnaden kombinert, og derfor er kortsiktige alternativer (myke verktøy, 3D-printede verktøy, maskinerte prototyper) økonomisk rasjonelle under visse volumterskler.
Sprøytestøping overflatefinish er spesifisert ved bruk av standardiserte graderingssystemer - oftest SPI (Society of the Plastics Idustry) finishstandarder i Nord-Amerika og VDI 3400-standarden i Europa og Asia. De to systemene adresserer det samme området av overflatekvalitet, men bruker forskjellige skalaer og er ikke direkte utskiftbare uten en konverteringsreferanse.
Den SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Utover ståloverflaten, påvirkes den oppnåelige deloverflaten av materialvalg, smeltetemperatur, injeksjonshastighet og formtemperatur. Høyglans finish krever høyere formtemperaturer (som forbedrer replikasjonen av den polerte ståloverflaten), lavere fyllingshastigheter (som reduserer skjærindusert uklarhet) og materialer med lav smelteviskositet og god flyt. ABS- og PC/ABS-blandinger gjenskaper høyglansoverflater godt; glassfylte kvaliteter produserer en overflate som ingen mengde polish på stålet vil eliminere, fordi glassfibrene stikker litt ut når harpiksen krymper rundt dem under avkjøling.
Tekstur – enten ved syreetsing (Mold-Tech og tilsvarende systemer) eller EDM (elektrisk utladningsmaskinering) – må spesifiseres med tilstrekkelig trekkvinkel for å tillate utkasting av deler uten dragmerker. Standardregelen er 1° ekstra trekk per 0,025 mm teksturdybde — en dyp lærnarvet tekstur som krever 3° eller mer trekk på overflater med kraftig tekstur for å forhindre at overflaten rives under utstøting.
Brennmerker i sprøytestøping vises som mørkebrun, svart eller forkullet misfarging på deloverflaten, typisk på det siste punktet for å fylle ut hulrommet eller på steder der innestengt luft ikke kan slippe ut. De er en av de vanligste sprøytestøpingsfeilene og en av de mest lærerike, fordi deres plassering avslører spesifikk informasjon om strømningsmønsteret og ventilasjonstilstanden til verktøyet.
Den most common mechanism behind burn marks is the diesel effekt : Når smeltefronten går gjennom hulrommet og komprimerer luften foran seg, varmes luften opp adiabatisk - samme mekanisme som en dieselmotors kompresjonstenning. Hvis den komprimerte luften ikke kan slippe ut gjennom ventilene før smeltefronten når den, stiger lufttemperaturen til 300–400°C eller høyere, tilstrekkelig til å bryte ned og forkulle de fleste tekniske termoplaster. Forbrenningsmerket dannes på det nøyaktige stedet der luftlommen ble fanget.
Kortsiktig sprøytestøping – også kalt lavvolum- eller brosprøytestøping – refererer til produksjonskjøringer som typisk strekker seg fra noen få hundre til 10 000–25 000 deler, ved bruk av verktøy som er spesielt utviklet for å minimere forhåndskostnadene i stedet for å maksimere syklushastigheten og lang levetid. Den opptar produksjonsrommet mellom 3D-utskrift (økonomisk under ~100 deler for komplekse geometrier) og full produksjonssprøytestøping (økonomisk over 25 000–50 000 deler for de fleste bruksområder).

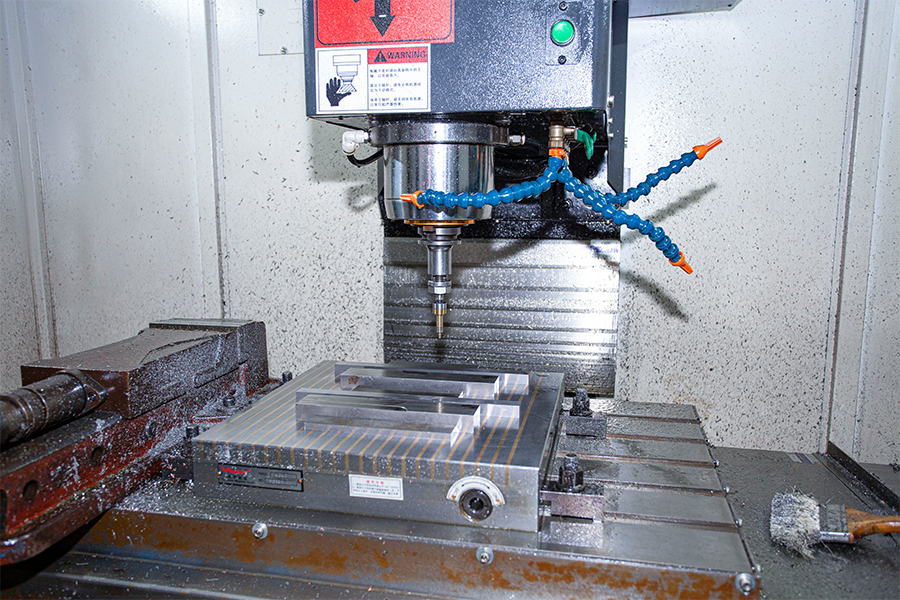

Den enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
Støping på kort sikt er det riktige valget for: markedsvalidering før man forplikter seg til full produksjonsverktøy; broproduksjon mens produksjonsverktøy med lang bly produseres; reservedeler for eldre produkter der total etterspørsel ikke rettferdiggjør investeringer i hardt verktøy; og kliniske eller regulatoriske forsøksmengder i utvikling av medisinsk utstyr der designendringer er sannsynlige før endelig godkjenning.
Den key process discipline in short-run molding is design for aluminiumsverktøy : unngå svært skarpe innvendige hjørner (spenningskonsentrasjonen i aluminium er mer konsekvens enn i herdet stål), minimere sidehandlinger der det er mulig (hver handling er en slitasjeflate), og utforme tilstrekkelige trekkvinkler fra begynnelsen i stedet for å prøve å ettermontere dem. Deler designet med kortsiktig verktøy i tankene kan ofte overføres til produksjonsverktøy med minimale designendringer; deler som er utformet forutsatt hardt verktøy fra starten, kan noen ganger ikke reproduseres økonomisk i aluminium i det hele tatt.
Innsatsstøping og overstøping er begge prosesser som kombinerer to eller flere materialer til en enkelt støpt komponent, men de er fundamentalt forskjellige i hva sekundærmaterialet innkapsler og i hvordan prosessen er sekvensert. Forståelse forskjellene mellom innleggsstøping vs overstøping er avgjørende for å velge riktig prosess i et design med flere materialer.
In innleggslist , en forhåndsformet komponent - oftest en metallinnsats som en gjenget messingmutter, stålstift, elektrisk kontakt eller stemplet metallbrakett - plasseres i formhulen før injeksjon. Den smeltede plasten injiseres deretter rundt og over innsatsen, og kapsler den inn mens plasten størkner. Resultatet er en enkelt komponent der metallinnsatsen er permanent og presist plassert i plastdelen, med plasten som strømmer inn i underskjæringer eller gjennom hull i innsatsen for å skape en mekanisk forrigling som motstår uttrekks- og momentbelastninger.
Innsatsstøping brukes der hvor en plastdel trenger de mekaniske egenskapene til metall ved et spesifikt grensesnitt - gjengede forbindelser som må tåle gjentatt montering og demontering, elektriske terminaler som krever ledningsevne, lagerflater som krever hardhet som plasten ikke kan gi. Prosessen eliminerer sekundær presspasning eller ultralydinnsetting av metallinnsatser, noe som reduserer monteringskostnadene og forbedrer uttrekksstyrken.
In overmolding , et tidligere støpt plastsubstrat (den første skudddelen) plasseres i en andre form, og et andre termoplastmateriale - typisk en mykere TPE, TPU eller elastomer - injiseres over og rundt utpekte overflater av substratet. De to plastene binder seg enten kjemisk (gjennom materialkompatibilitet og prosessforhold) eller mekanisk (gjennom sammenlåsende geometri) ved deres grensesnitt.
Overstøping brukes til å legge til myke grepsoverflater til stive hus (elektroverktøy, håndtak for medisinsk utstyr, forbrukerelektronikk), for å lage estetiske komponenter i to farger eller to materialer, for å legge til kompatible tetningsegenskaper til stive strukturelle deler, og for å integrere vibrasjonsdemping eller demping i et hardt underlag. Det myke grepet på et tannbørstehåndtak, det gummierte etuiet til en håndholdt skanner og dual-durometerhåndtaket på et kirurgisk instrument er alle overstøpte komponenter.
| Attributt | Insert Molding | Overmolding |
|---|---|---|
| Sekundært materiale | Metall, keramikk eller forhåndsformet komponent | Denrmoplastic elastomer or second plastic |
| Prosesssekvens | Sett inn i form → plast sprøytes inn rundt | Første-skudd plast støpt → overført til andre form → andre materiale injisert |
| Bond type | Mekanisk forrigling (plast flyter inn i innsatsgeometrien) | Kjemisk binding og/eller mekanisk låsing mellom to plaster |
| Primært formål | Integrer metallfunksjon (tråder, ledningsevne, hardhet) | Legg til myk berøring, farge, forsegling eller vibrasjonsdemping |
| Verktøykrav | Enkel støpeform med innleggslastefeste | To former (first-shot overmold) eller to-shot maskin |
| Typiske bruksområder | Elektronikkkontakter, gjengede hus, medisinsk utstyr | Håndtak for elektriske verktøy, medisinske grep, forbrukerprodukter |
Den choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Kvalitetskontroll i plastproduksjon opererer på tre nivåer: verifisering av innkommende materiale, prosessovervåking og utgående delinspeksjon. Hvert nivå adresserer forskjellige feilmoduser og sammen danner de kvalitetsstyringssystemet som avgjør om et støpt produkt konsekvent oppfyller spesifikasjonene.
Harpiksegenskaper – smelteflytindeks (MFI), fuktighetsinnhold, farge og partisporbarhet – må verifiseres mot materialspesifikasjonen før produksjonen starter. MFI-variasjon på ±10–15 % fra den nominelle spesifikasjonen kan forårsake betydelig fyll-, synke- og dimensjonsvariasjon i den støpte delen. Fuktighetsinnholdet er kritisk for hygroskopiske materialer: nylon, PC, PET og ABS absorberer atmosfærisk fuktighet og må tørkes til under spesifiserte fuktighetsnivåer (vanligvis 0,02–0,15 % avhengig av materiale) før støping. Å kjøre utørket hygroskopisk harpiks gir spreemerker, bobler og redusert molekylvekt - defekter som ikke kan korrigeres ved pressen.
Moderne sprøytestøpemaskiner fanger opp prosessdata - hulromstrykk, smeltetemperatur, injeksjonshastighetsprofil, kjøletid, klemkraft - på en syklus-for-syklus basis. Statistisk prosesskontroll (SPC) brukt på nøkkelprosessparametere identifiserer drift før den forårsaker defektproduksjon i stedet for etter. Hulromstrykksensorer - piezoelektriske transdusere montert i formen - gir direkte tilbakemelding på fyllings- og pakkingstilstanden inne i formen, som korrelerer mer pålitelig med delens kvalitet enn fattrykket alene. Deler produsert i sykluser der hulromstrykket avviker fra det etablerte prosessvinduet kan automatisk avvises av en deleskiller før de når inspeksjonsområdet.
Den quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
